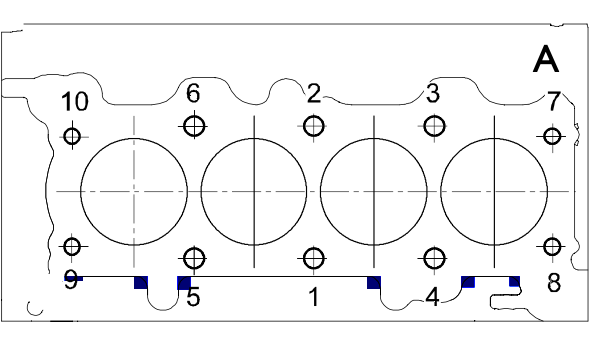

Schema dell’ordine di serraggio delle viti di fissaggio della testa cilindri :
- 1a fase: preserraggio con chiave dinamometrica D viti 1-2-3-4-5-6, alla coppia di 100 ±5 Nm; D viti 7-8-9-10, alla coppia di 50 ±2,5 Nm.
- 2a fase: chiusura ad angolo D viti 1-2-3-4-5-6, 90o ±5o; D viti 7-8-9-10, 60o ±3o.
- 3a fase: chiusura ad angolo D viti 1-2-3-4-5-6, 90o ±5o; D viti 7-8-9-10, 60o ±3o.
A = lato volano.
-
- Serrare le viti e i dadi alla coppia prescritta.
-
- Le guarnizioni anelli di tenuta non devono esssere rtiuti- lizzate ma sostituite con altre nuove.
Nel caso il motore avesse funzionato per un perio- do equivalente ad una percorrenza di ≥ 25.000 km del veicolo, la cinghia dentata comando distribuzio- ne deve essere sostituita con un’altra nuova, qua- lunque sia il suo stato di usura.
Per il serraggio delle candelette di preriscaldo, utilizzare la bussola 99355041 e chiave dinamometrica 99389819.
