Smontaggio Scambiatore Calore
(Per i motori F1AE0481F - F1AE0481G - F1AE0481H)
Dal vano motore: staccare il coperchio insonorizzante testa cilindri.

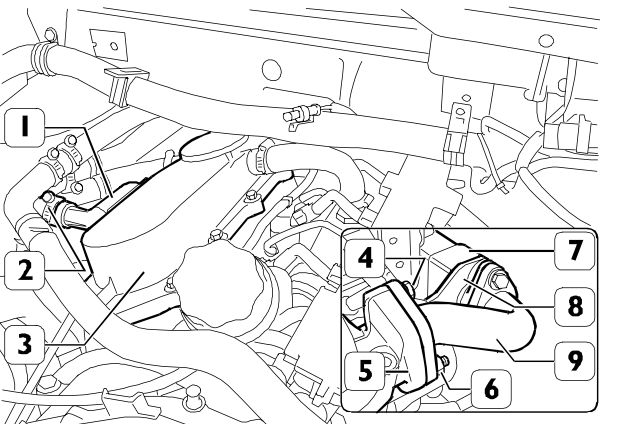

Scollegare la tubazione (2) liquido di raffreddamento per riscaldatore cabina dall’analoga tubazione (1) di uscita valvola E.G.R.
Rimuovere il dado e staccare la tubazione dal filtro carta coalescenza (3).
Rimuovere il dado (4) di fissaggio superiore tubazione (9) di collegamento gruppo valvola a farfalla (5) allo scambiatore di calore (7), il dado di fissaggio inferiore (6) deve essere rimosso da sotto il veicolo.
Da sotto il veicolo, rimuovere le viti di fissaggio staffa (8) sollevamento motore e sostegno scambiatore di calore.
Staccare la valvola E.G.R. come descritto nel capitolo relativo.
Allentare i dadi (5) fissaggio tubo di collegamento (6) per rendere accessibili le viti (7).
Rimuovere le viti (7) e staccare la staffa (8) di sollevamento motore.
Rimuovere le viti (9), staccare il bocchettone (2) dalla testa cilindri e staccare scambiatore di calore (1) completo di tubazioni (3 e 4) e bocchettone (2)
Montaggio Scambiatore Calore
(Per i motori F1AE0481F - F1AE0481G - F1AE0481H)
Per il riattacco invertire le operazioni descritte per lo stacco osservando le seguenti avvertenze:
- sostituire con particolari nuovi le guarnizioni;
- serrare i dadi e le viti alla coppia prescritta.
- riempire il serbatoio di espansione con liquido di raffreddamento.
